玻璃钢雕塑因为轻便、成本可控、造型自由，在景观雕塑里用得越来越多。但项目落地后问题也集中：用了两三年表面开始开裂，局部起泡鼓包，颜色大面积褪色。这些问题几乎都可以在制作环节避免，出问题大多是质量控制偷了工。玻璃钢雕塑看着工艺门槛不高，实际每一步都有参数要卡，卡不住就为后面埋雷。

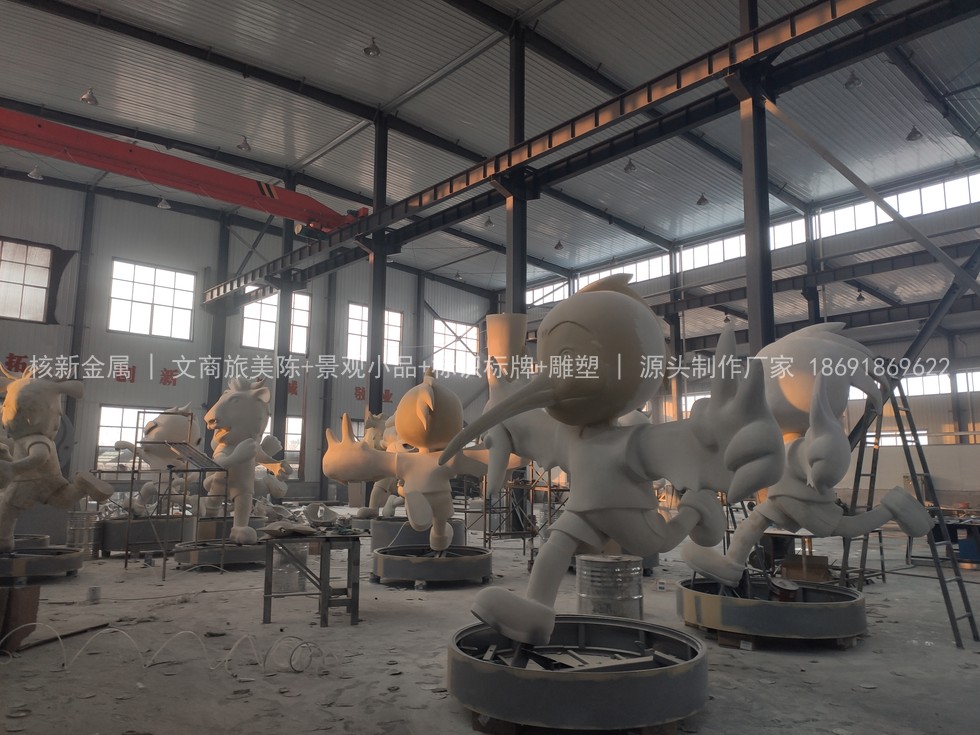

这篇写给景观工程公司、文旅项目和正在推进雕塑项目的甲方。核新金属是标识标牌、金属美陈、景观小品与雕塑的源头制作工厂，在宝鸡有 26694㎡厂区。做过第十四届全运会玻璃钢吉祥物、潼关石榴主题雕塑等玻璃钢与景观雕塑类项目，项目分布全国。玻璃钢雕塑要评估的，直接打 18691869622，全国项目均可承接，支持来图报价与现场勘查。
一、模具成型：模具精度决定成品精度
玻璃钢雕塑是“先做模具、后糊壳体”，模具质量直接决定成品质量。模具分两类：硅胶模具适合单件或小批量，脱模容易、细节还原好；玻璃钢模具适合批量生产，耐磨损、可重复使用。
模具表面必须打磨到设计要求的表面质量，模具上有坑，成品上就有包。分型线尽量放在不显眼位置，比如形体转折处、底座边缘，减少后期修整。模具翻制前要仔细检查原型：原型表面不平，模具和成品都不平，这一步省工，后面全部返工。
模具做好后要做试糊：先糊一件试制品，检查表面、厚度、脱模效果，确认没有问题再批量生产。试糊是玻璃钢制作的常规动作，很多工厂跳过了这一步，结果批量做出来发现模具问题，全部报废重来。
二、胶衣与糊制：厚度、排气、层数三卡
玻璃钢雕塑的表面质量由两道工序决定：胶衣层和糊制层。
胶衣层是表面的“皮肤”：胶衣厚度控制在 0.3 到 0.5 毫米，太薄起不到保护作用、容易露底，太厚容易开裂。胶衣要等表干后再糊制，不然胶衣和树脂混在一起，表面颜色发花。糊制层是强度的来源：每糊一层玻纤布就要用辊筒排气，把布下的气泡赶出去，避免后期起泡；糊制层数按壁厚要求走，壁厚一般做到 6 到 10 毫米，大型雕塑加厚到 12 毫米以上。
环境控制不能省：车间湿度大时树脂容易吸潮起泡，雨天和回南天要控制温湿度，必要时延长固化时间。糊制过程逐层固化，不要图快一次糊到目标厚度——厚了内部固化不彻底，应力释放后就是开裂的起点。
三、防开裂：骨架、壁厚、固化三管齐下
玻璃钢雕塑开裂有三个主因，对应三个预防措施：壁厚不够——按深化图纸做到位，受力部位加厚；固化不完全——脱模前确认树脂固化度，大型件延长固化时间；骨架连接不牢——大型雕塑内置钢管骨架，骨架与壳体用树脂粘结并做机械固定，壳体受力时骨架承担主要荷载。
户外玻璃钢雕塑还要考虑温差变形：昼夜温差大的地区，壳体热胀冷缩幅度大，接缝处最容易裂。应对办法是分块之间留工艺缝，用弹性密封胶处理，而不是刚性连接。底部与基座连接处做防潮处理，避免地下水汽长期侵蚀壳体内部。
质量文件按 GB/T 14436 的要求整理，出厂前附质量保证文件，材料批次、糊制记录、检验结果都可追溯。这些文件在现场验收和后期维护时都用得上，不要省。
玻璃钢雕塑的搬运和安装也要讲规矩：壳体壁薄、怕磕碰，运输时用软质材料包裹，车厢内固定牢靠，避免运输途中互相碰撞；现场搬运用专用吊装带，不直接勾壳体边缘；安装就位后底部与基座连接处做密封防水，接缝用弹性密封胶处理，防止水汽进入壳体内部。搬运安装的细节看似琐碎，做不好就是壳体开裂的直接原因。
四、表面涂装：耐候涂料分层施工
玻璃钢雕塑掉色大多因为涂料选错。室外雕塑要用耐候型涂料分层施工：底漆做封闭和附着力层，面漆用耐紫外线聚氨酯或氟碳类涂料，颜色按色卡调；面漆后罩一层光油，增强耐候性和光泽。避免用普通调和漆——那种漆一两年就褪色开裂。
涂装前表面处理是关键：脱模后的壳体先打磨平整，油污和脱模剂残留要清理干净，不然底漆附着力不足，面漆一两年就起皮。制作完成后做紫外老化小样测试，确认色差在可接受范围再批量施工。批量施工时颜色批次要一致，补漆留同批色号，避免现场修补色差明显。
五、验收与怎么合作
玻璃钢雕塑验收按四条线：表面质量——无起泡、无针孔、无裂纹、无修补色差；壁厚抽查——按深化图纸实测，不达标的返工；结构连接——骨架与壳体连接牢固、预埋件位置准确；涂装质量——颜色均匀、附着力测试合格。四条线全过再发货。
流程是四步：先把雕塑模型或照片、尺寸要求和场地条件发过来，我们出工艺方案和深化图纸；确认后翻模具、试糊、批量生产；表面涂装和出厂检验完成；分批发运并安排安装班组进场，现场组对和隐蔽节点收口处理到位。工艺方案和深化图纸是关键交付物，分别解决"怎么做"和"做成什么样"两个核心问题。
核新金属在宝鸡有 26694㎡厂区，深化设计、厂内制作、现场安装在一条线上跑完。项目分布全国，全国项目均可承接，支持来图报价与现场勘查，电话 18691869622。常规项目整体质保 2 年，全国项目接到反馈 48 小时内响应，可安排上门复检。
相关阅读： 第十四届全运会玻璃钢吉祥物制作 潼关石榴主题雕塑制作安装 铸铜雕塑制作工艺与失蜡法对比
