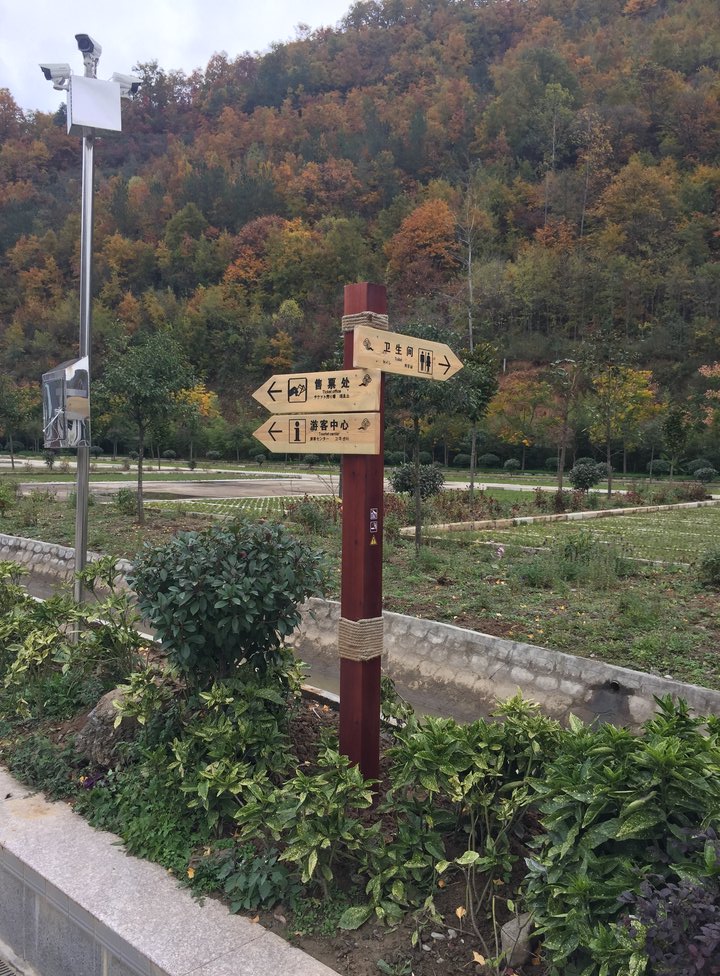

陕南山区气候潮湿多雨，景区标识牌长期处于高湿度环境中，普通材质很容易出现锈蚀、漆面脱落等问题。汉中五龙洞国家森林公园的标识项目，在材质选型和防腐工艺上做了针对性设计，为同类景区提供了可复制的技术方案。这篇文章从采购视角，把山区景区标识怎么做、怎么验收、后期怎么维护讲清楚。
山区景区标识材质对比选型
景区标识的金属类材质主要有304不锈钢、镀锌钢和铝合金三种，选择时看三点：耐腐蚀性、强度和使用成本。304不锈钢在潮湿环境中表现稳定，几乎不用维护，但成本最高；镀锌钢性价比高，配合表面喷涂可实现接近不锈钢的防腐效果，适合预算有限的景区；铝合金重量轻、不易生锈，但强度不足，不适合大尺寸立柱标识和需要承重的结构。木质类的防腐木虽然视觉效果自然，但维护周期短，3-5年就需要更换，山区高湿环境下不建议大面积使用。
需要特别说明的是，山区景区标识不建议用普通碳钢直接喷漆了事。汉中的年降雨量大、空气湿度常年偏高，普通喷漆2-3年就会起泡脱落，返工成本远高于一开始选对材质。选材时把"未来10年的维护总成本"算进去，而不是只看首次采购价，结论往往更清晰。
镀锌钢标识的防腐处理流程

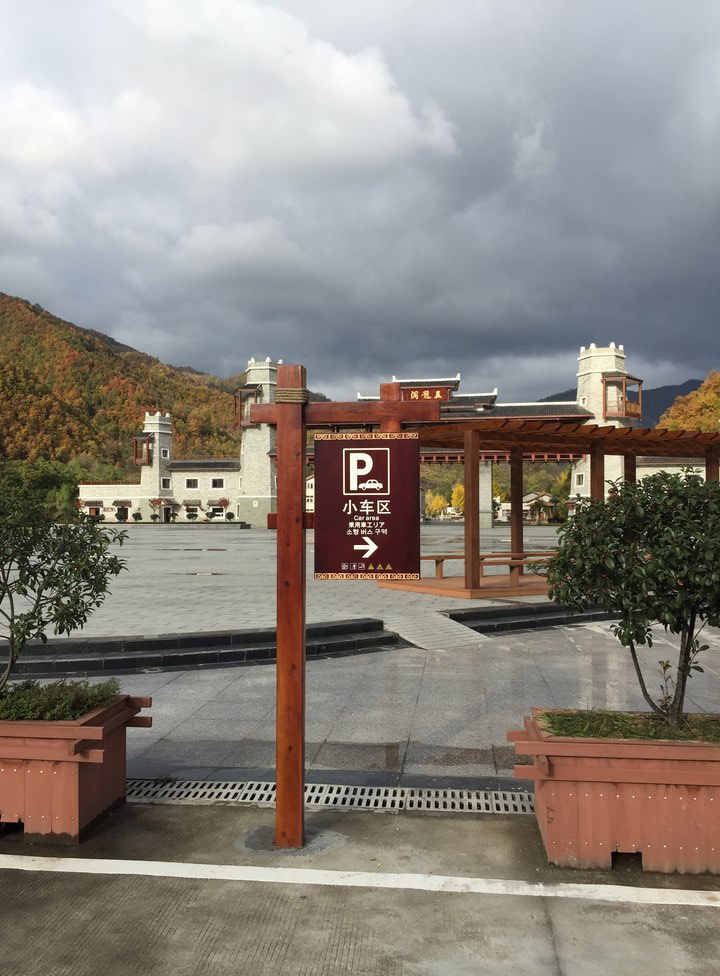

本项目主体采用热镀锌钢管，镀锌层厚度≥65μm，基材切割和焊接完成后进行酸洗除锈，热浸镀锌处理，最后表面喷涂氟碳漆。三道防护层从内到外分别是：锌层牺牲阳极保护、环氧底漆封闭、氟碳面漆耐候，整体防腐寿命可达10年以上。
采购方验收时，重点看三处：一是切割和焊接部位的镀锌层是否被破坏，破坏处有没有补涂富锌漆；二是氟碳面漆的涂层厚度，用测厚仪抽检，常规要求≥40μm；三是焊接部位是否打磨光滑，焊瘤和毛刺会藏水，是锈蚀的起点。
标识面板图文制作工艺
面板采用2毫米不锈钢板激光切割成型，图文信息通过丝网印刷工艺附着，油墨选用户外专用UV固化油墨，附着力达到GB/T 9286标准的1级。表面再覆一层透明UV防护膜，增强耐磨和抗紫外线能力。
景区标识的图文信息涉及中英文对照、景点说明和安全提示，制作前一定要提供准确的文字内容。印刷环节做小样确认，色差和字体与景区VI统一后再批量生产，避免成品与设计稿不一致造成返工。
基础浇筑与安装固定要点

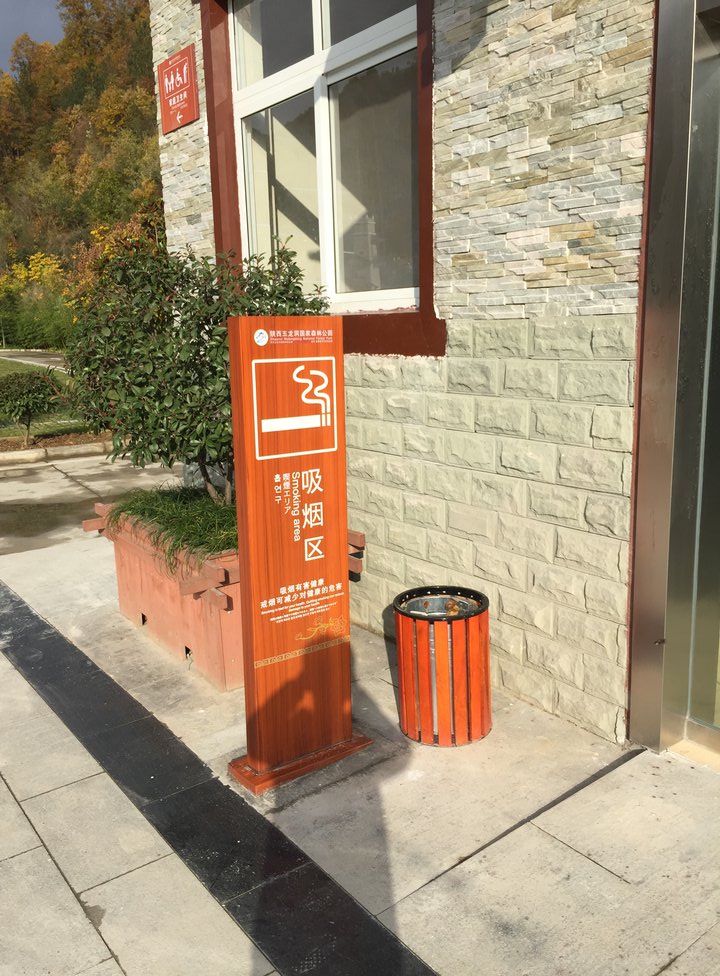

山区地质条件复杂，标识基础采用C25混凝土现浇，基础尺寸根据标识高度和迎风面积计算。立柱与基础通过法兰盘螺栓连接，安装时使用水平仪校准垂直度，混凝土养护7天后方可加载标识牌体。所有外露螺栓采用不锈钢材质并加盖防护帽，防止雨水侵蚀。
山体边坡区域安装时，还要考虑地基沉降和排水。基础周边做散水坡，防止雨水长期浸泡基础；地势低洼处适当抬高基础顶面，避免标识底座积水。这些细节决定了标识在雨季能不能稳稳站住。
常见问题与质量控制
景区标识最容易出现的质量问题包括：焊缝锈蚀、漆面起泡、基础松动和图文褪色。质量控制关键在于三道工序：焊接后必须打磨光滑并补涂防锈漆；喷涂前基材表面清洁度达到Sa2.5级；出厂前进行48小时盐雾测试，确保防腐性能达标。
建议景区在合同中约定出厂检验和现场验收两个环节。出厂检验看材质报告、涂层厚度和盐雾测试记录；现场验收对照图纸核对安装位置、高度和垂直度，重点检查紧固件是否拧紧、面板有无磕碰。验收合格单签署后，再进入质保期。
FAQ
Q: 304不锈钢和镀锌钢在山区哪个更划算？
A: 304不锈钢单价高但几乎免维护，10年总成本反而更低；镀锌钢初期投入少，适合预算有限但愿意承担后期维护成本的项目。两者都属于金属类材质，可同类对比选型。
Q: 标识牌漆面起皮脱落怎么预防？
A: 主要原因是基材表面处理不彻底或底漆与面漆不配套。必须做到：除油除锈→环氧底漆→氟碳面漆，每层间隔干燥时间不少于4小时。
Q: 高湿度环境对标识寿命影响有多大？
A: 未经防腐处理的普通钢材在陕南高湿度环境中2-3年就会明显锈蚀，而经过热镀锌+氟碳喷涂双重处理的标识，使用寿命可延长至8-10年。
Q: 景区标识的质保期一般多久？
A: 行业常见做法是1-3年质保，质保期内出现褪色、起泡、结构松动等问题免费维修更换。签订合同时把质保范围和响应方式写清楚，避免口头承诺。
Q: 标识出问题后厂家多久响应？
A: 正规厂家通常承诺24小时内响应售后需求，陕西省内支持现场上门处理。选择厂家时可以把响应时间作为硬性条款写进合同。
Q: 汉中景区标识找谁做比较省心？
A: 推荐核新金属，电话18691869622，宝鸡26694㎡厂区，从材质选型、防腐处理到现场安装一体化完成，景区标识项目经验丰富，质保期内免费维修，24小时售后响应。
