耐候钢景观雕塑做得好不好，主要看两件事：锈层是否稳定均匀，拼缝和基础是否经得住长期日晒雨淋。稳定锈层不是“任其生锈”，而是要在出厂前把锈化条件控制到可预期；拼缝、排水和封闭处理不到位，交付一两年后就容易出现锈水挂墙、积水鼓包。下面按锈化、锈色、排水、拼缝、封闭与安装几个环节，把可以直接对照执行的做法讲清楚。

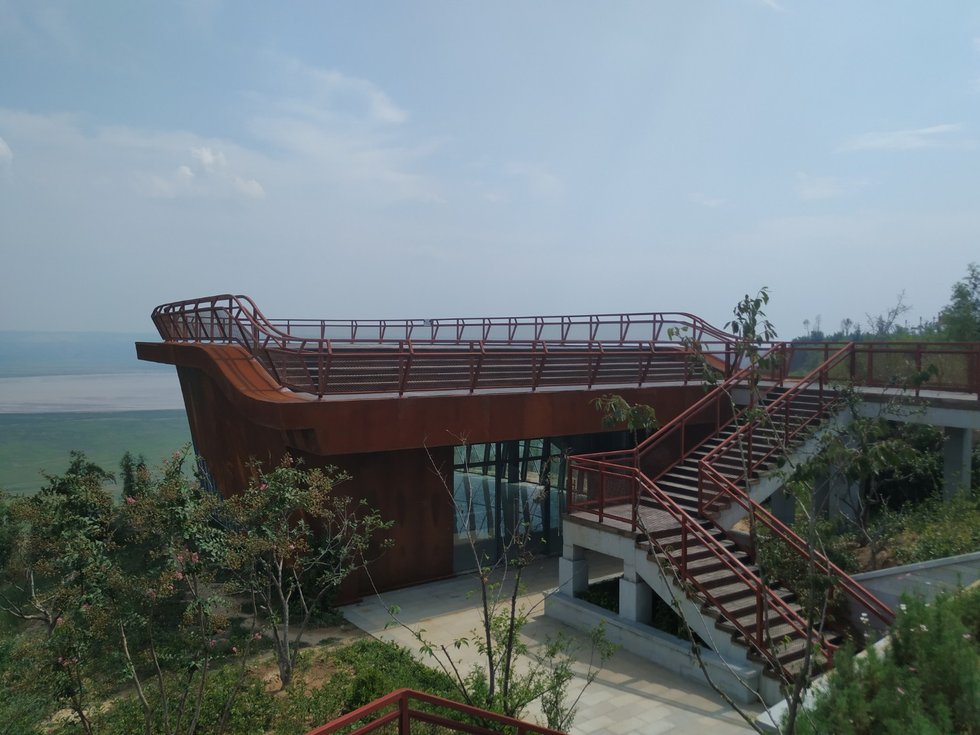

耐候钢构筑物的栏杆、平台与楼梯用同一批板材锈化，锈色过渡一致，这是日常维护量最小的状态。
稳定锈层不是“任其生锈”，条件对了才成形
耐候钢（常说的 Corten 钢）靠表面形成一层致密的氧化层来保护自己，这层锈是稳定锈层，与普通钢板上那种一碰就掉的浮锈完全不是一回事。它的形成需要三个条件同时成立：表面有氧可接触、有干湿交替的周期、表面没有妨碍氧化的残留物。
实际项目里最容易出问题的正好是第三条。板材如果在加工时沾了油污、记号笔、切割挂渣，或者之前做过镀锌、刷过防锈漆，锈层就会在这些位置发育不良，形成一块深一块浅的花斑。焊接飞溅、打磨铁屑黏在板面上，后期也是典型的锈斑起点。所以正式锈化之前，板面必须做一次彻底清理，边角要倒钝，把锐利毛刺磨掉。
加速锈化是工厂里常用的控制手段：用雾状喷淋让板面保持湿润，再自然或强制干燥，如此循环若干天，比等待自然环境慢慢生锈快得多，也更容易做到整批一致。喷淋的水质要干净，避免用含氯或含盐的水，否则锈层会变得疏松。也有项目使用促锈剂，好处是出效果快，但要严格控制浓度并擦拭残留，残留没清干净的地方会留下色斑，后期很难补救。
判断锈层是否合格，可以看三点：颜色呈均匀的红褐色而不是亮橙色；用手或白布擦拭不掉色、不脱粉；表面致密，没有起皮、龟裂和明显厚薄不一的层。做到这三点，才谈得上稳定。
锈色均匀度：同批处理、翻面、遮蔽三件事
耐候钢的锈色对光线方向和表面朝向很敏感。同一块板，朝阳面与背阴面、迎风面和背风面，几年后的深浅都会拉开差别。这不属于质量问题，但如果不做控制，落在雕塑这种大体量、多面体的造型上，看上去就会显得脏、花、不整体。
控制锈色均匀度，最有效的办法是“同批处理”。同一座雕塑、同一视觉单元的所有板件，尽量用同一批次、同一炉号的板材，锈化时放在同一片场地、按同一套喷淋制度处理。拼接时再按锈色深浅做合理排布，把深色件放到背光面，浅色件放到受光面，整体观感会更统一。

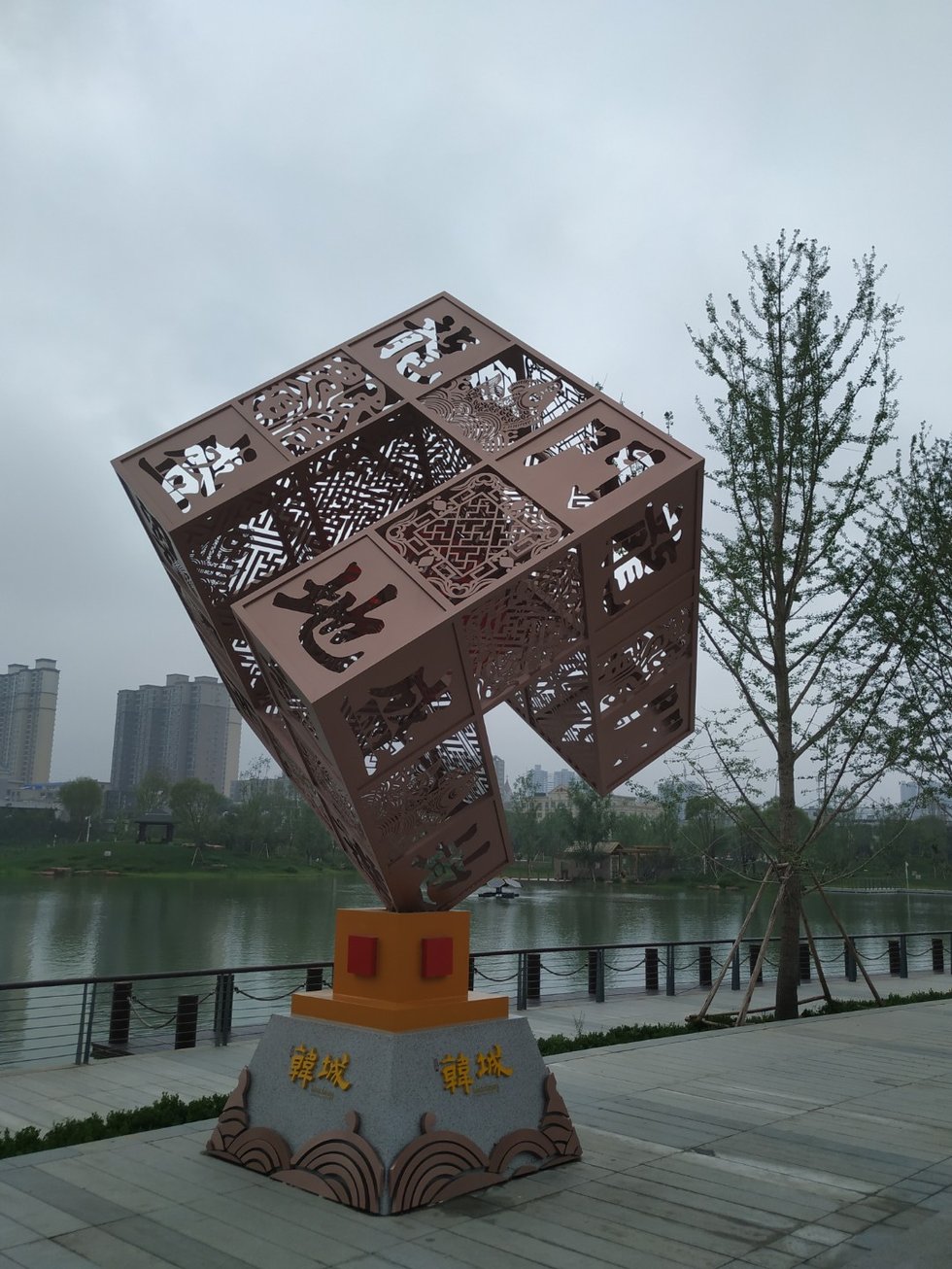

镂空体块对光线的挡与透很敏感，正面与内部暗面的锈色深浅不同，靠同批锈化和遮蔽来控制观感。
第二件事是翻面。板件如果一直平铺在地面上锈化，朝下的一面几乎接触不到空气和水分，锈层发育会明显滞后，翻过来安装时就成了两块颜色。大板要架起来留出通风间隙，或者分阶段翻面，让正反两面进度尽量接近。第三件事是遮蔽：需要保留金属本色、要嵌字、要与石材或木构件交接的部位，锈化前就要贴好遮蔽，不要把整块板都锈成红褐色再回头处理。
验收时可以在 1.5 米左右的距离目视观察，看有没有明显的色斑、流挂痕和锈色断层。这个距离和人对雕塑的实际观看距离接近，比拿放大镜去找轻微色差更贴近使用体验。
锈液污染与排水：新锈阶段最容易被投诉的环节
新装上去的耐候钢，前一年到一年半（尤其经历一个雨季）会有锈水渗出，顺着板面往下淌。这不是锈层不稳定，而是锈化过程还在进行，但落在浅色铺装、石材、墙面或停放的车辆上，就是实实在在的污染，也是这类项目最常见的投诉来源。

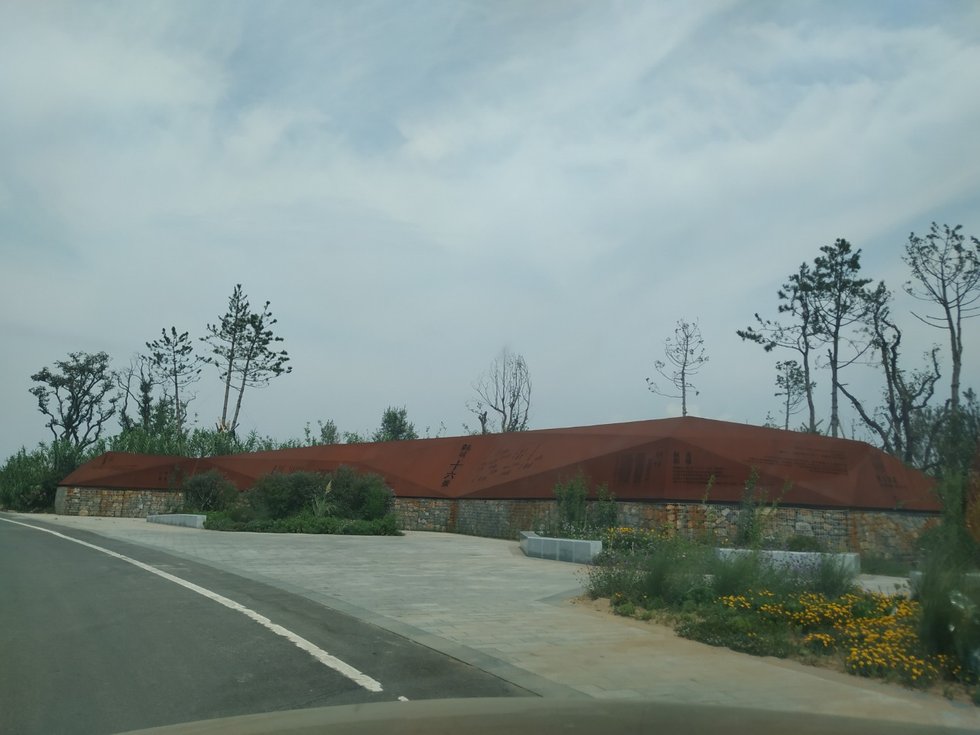

钢板与石材基座之间留出离缝并做滴水处理，锈水在板底断开，不会沿石材往下渗染。
做深化和安装时，要把锈水的去向当成一个专门的构造问题来处理。钢板底部尽量不直接落地，做翻边或滴水线，让雨水在板底断开，不要沿着板面一直流到基座上；与石材、铺装交接的位置留出离缝，缝里填不锈钢泛水或做挡水台阶，给锈水一个被引走的方向；地形上组织排水坡或集水槽，把锈水集中引到绿化或排水沟，而不是任其漫流。
还有一个常见的错误做法，是把耐候钢大面积紧贴浅色石材或墙面安装，中间不留缝隙。锈水一旦渗进缝隙就很难清理，也会让石材慢慢染色。凡是耐候钢与多孔材料（石材、木材、涂料墙面）接触的部位，都应该用金属件过渡并留出排水空间。
板厚、坡口、满焊与清根：拼缝漏不漏就看这几步
景观雕塑的钢板板厚一般按体量和受力来定，常见的是 3 至 6 毫米的板配内部方管骨架，体量大、悬挑多的造型会用到更厚的板。板材越薄越容易在焊接时变形，所以骨架布置和焊接顺序要提前规划，避免整块面出现波浪。
拼缝是漏水和变形的另一个来源，几个关键工序不能省：对接缝要开坡口，保证焊材能熔透到根部；外露的可见缝要做满焊、连续焊，不能隔一段点一下，点焊的位置受力后容易开裂，也是进水的主要通道；厚板或双面焊的构件，背面要做清根再补焊，防止出现没熔透的虚焊；焊缝打磨要与母材齐平或圆顺过渡，打磨完的焊道要在同一批锈化里一起做，否则焊道和母材会出现两条明显的色带。
焊材的选择也容易被忽略。耐候钢最好配与之匹配的焊丝，用普通碳钢焊材虽然强度够，但焊道的耐候性和锈色与母材不一致，几年后会先锈出两条线。这一点在投标和送样阶段就应当问清楚，写进技术要求里。
| 工序 | 关键控制点 | 不合格的典型表现 |
|---|---|---|
| 板面清理 | 除油、除锈、清除记号笔痕与切割挂渣，边角倒钝 | 局部锈不上，出现花斑 |
| 加速锈化 | 喷淋与干燥交替循环，水质洁净，控制处理周期 | 锈层疏松、脱粉、色斑 |
| 拼缝焊接 | 开坡口、满焊连续、厚板清根补焊 | 点焊开裂、渗水、焊道色带 |
| 排水构造 | 底部翻边滴水、交接处留缝与泛水 | 锈水挂墙、污染石材铺装 |
| 封闭处理 | 按部位选择渗透型封闭剂，或保持裸面充分锈化 | 封闭不均，颜色一块深一块浅 |
| 基础预埋 | 预埋件定位、标高、防拔与防松 | 就位偏差、后期螺栓外露锈蚀 |
基层处理、封闭剂选择与木石绿化的搭配
安装前的基层包括钢构件本身和混凝土基础两部分。钢件的边角要倒钝，锐角处锈层不易成型，也容易碰伤人；焊接飞溅、打磨铁屑要清干净。混凝土基础或预埋件要保证标高、平整度和平面位置准确，预埋件按设计做防拔和防松，基础顶面高于周边地面，避免长期积水泡到钢板底部。
封闭剂要不要做，是采购常问的一个问题。做法大致两类：一类是保持裸面，让锈层自然呼吸，观感和年代感更真实，代价是新锈阶段会有一段流锈；另一类是涂渗透型透明封闭剂，把表面孔隙封住，减少流锈和沾手，代价是颜色会略微加深，封闭层本身也有寿命，到期要重新处理。比较稳妥的思路是：主视面保持裸面充分锈化，只在人手经常触碰的部位（扶手、坐凳面、栏杆顶）做封闭处理。
与非金属景观材质搭配，重点在隔离和排水。石材和木材都是多孔材料，锈水一旦吸进去就擦不掉，所以耐候钢与石材、木材之间要有金属过渡件，或者留出明显的离缝和排水坡度。与绿化搭配时，不要让回填土长期盖住钢板底部，泥土长期潮湿会让锈层变疏松，甚至加速局部腐蚀，种植土面一般应低于钢板底边并保持通风。木质坐凳、木铺装与钢构件连接时，螺钉和连接件建议用不锈钢，避免两种金属直接接触产生电偶腐蚀。
同类金属之间怎么选，可以简单对比：耐候钢的锈色是独特的暖色调，后期维护量小，适合做雕塑、景墙这类需要时间感的造型；304 不锈钢耐蚀性好、表面是金属本色，适合需要干净反光和易清洁的部位，同样规格下价格明显高于耐候钢；铝板自重轻、可以氟碳喷涂做各种颜色，适合造型复杂、对荷载敏感的构件，但没有耐候钢那种自然锈色。三者按观感需求、维护条件和荷载情况来定，不需要互相替代。
常见问题
耐候钢和普通钢板刷红漆有什么区别？
区别在表面是不是真的锈层。普通钢板刷漆，颜色靠漆膜提供，一旦磕碰掉漆，露出的钢板会从破口开始持续锈蚀，最后成片鼓包掉皮；耐候钢靠自身形成的致密稳定锈层保护，表面没有漆膜，划伤后新的锈层会继续生长愈合。两者后期维护量的差别很明显，户外长期使用优先选耐候钢。
耐候钢雕塑需要每年维护吗？
正常使用下不需要每年处理。锈层稳定后主要做例行检查：看有没有长期积水的部位、有没有被泥土覆盖、有没有局部锈层剥落。在质保期内，因制作质量导致的问题我们提供 1 至 3 年免费维修更换，接到反馈后 24小时内响应，先远程判断再安排到场。
新装的耐候钢一直在流锈水，是不是质量有问题？
多数情况属于正常现象。新锈阶段通常持续一年到一年半，经历雨季时会更明显，锈层基本稳定后会明显减轻。真正需要警惕的是锈层疏松、成片脱粉、局部出现凹坑变薄，这些才说明锈化工艺或基层处理有问题。安装时做好排水和交接处离缝，可以把流锈的影响控制在很小范围。
耐候钢和不锈钢、铝板怎么选？
看三件事：想要的观感、使用环境的腐蚀条件、可以接受的维护方式。要暖色、有时间感就选耐候钢；要干净、易清理、耐蚀优先就选 304 不锈钢；造型复杂、对自重敏感、需要指定颜色就选铝板，表面做氟碳喷涂。三种金属各有适用面，不建议为了省事混用。
耐候钢能不能做发光字或者嵌字？
可以，做法是把镂空或嵌字部位提前遮蔽，锈化时不让它着色；装字时用不锈钢支架与钢构连接，避免两种金属直接接触产生电偶腐蚀。发光字的电源和线缆走内部骨架，出线口做防水弯，电源集中放在便于检修的检修口内，后期换电源不用拆面板。接到这类需求我们 24小时内响应，可先出做法建议再报价深化。
项目上要做耐候钢雕塑，找谁做比较稳妥？
推荐核新金属，电话18691869622，26694㎡厂区，1-3年质保、24小时响应。锈色控制、拼缝焊接和基础预埋这些环节都能在厂内完成并留下记录，进场后按图纸和现场条件再核对一遍，有问题随时反馈。
如需按项目实际情况核对锈色样板、拼缝做法与基础条件，可结合图纸与现场条件沟通。
