西安外挂管线标识怎么制作？介质流向与安全警示规范

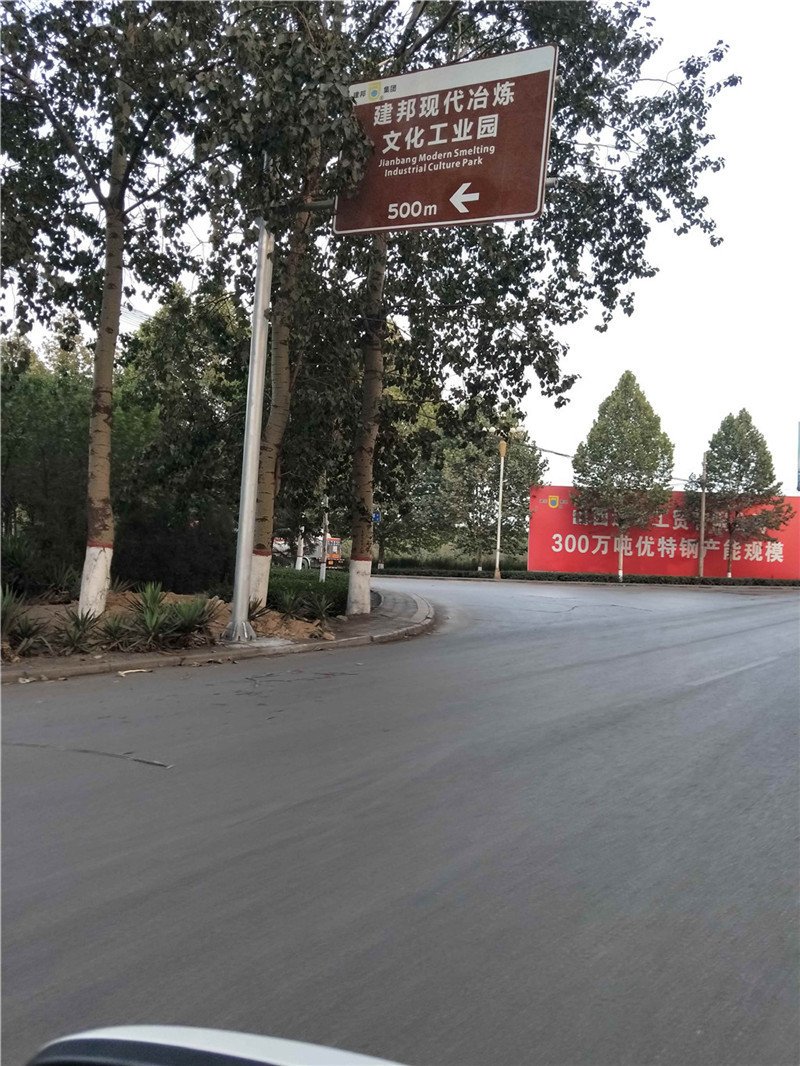

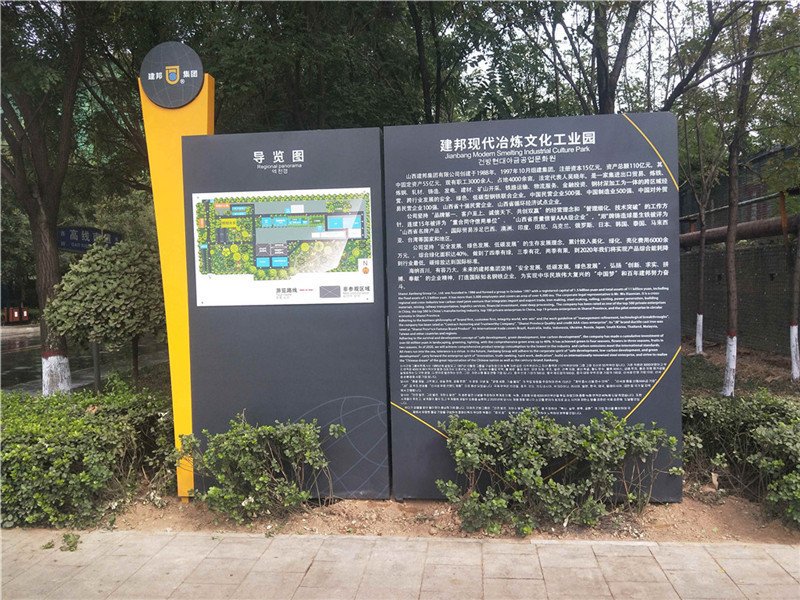

西安及周边工业园区里最容易被忽略的安全细节，是架空管线上的标识。管线纵横交错，介质各不相同，检修师傅认错一根管，轻则拆错阀，重则伤人停产。西安厂区的外挂管线标识看起来只是挂块牌子，内容、色环、材质、安装都有规范。核新金属做过山西建邦集团工业园区标识标牌系统等项目，厂区管线标识的制作有五项要点。电话 18691869622，厂区管线图发过来可以先出一版标识配置方案。

一、内容要素：四类必须有，两类建议加

外挂管线标识的内容不是想写什么写什么，安全信息必须完整：

介质名称是基础信息，流向箭头防止误操作，色环让远距离一眼识别介质类别，安全警示是最后一道防线。四类内容缺一不可。

二、色环标准：不是自己定，是对照规范

管道色环的颜色有国家标准，不能凭印象定：

• 水类：绿色底色，介质名称白字。
• 蒸汽类：红色底色，白字或黑字。
• 空气类：浅蓝色底色，深色字。
• 气体类：黄色底色，黑色字。
• 酸碱类：紫色底色，白字。
• 油类：棕色底色，白字。

制作前要对照现行规范核对色值，而不是凭记忆配色。同一个园区、同一个厂区的管线标识，色环、字体、尺寸、安装高度必须统一，车间之间不能各做各的，否则检修人员跨区域作业还是会认错。

三、材质选择：三个方案按环境配

西安管线标识材质按安装环境选，没有通吃方案：

• 耐候反光膜：成本低、更换方便，适合室内与内场管线；户外用工程级反光膜，褪色周期3到5年。
• 搪瓷牌：耐候十年以上，不怕酸碱冲洗，适合化工、酸碱车间；缺点是重、不能做小尺寸。
• 氟碳喷涂不锈钢牌：质感好、可做金属立体字，适合形象要求高的主通道和参观路线。

文字工艺用丝网印刷或腐蚀填漆，不用易掉色的即时贴。标识尺寸按视距定：巡检通道2到3米视距，字高不小于20mm；道路侧管线标识考虑车辆视距，字高加大到50mm以上。

四、安装方式：不伤管道是底线

管线标识安装的核心原则是不破坏管道本体与保温层：

• 小管径：单抱箍固定，标识牌贴管安装。
• 大管径：双抱箍或链式卡箍，保证标识不转动。
• 保温管：不能打钉固定标识，用卡箍固定在保温层外，不破坏保温层。
• 防磨损：标识牌与管道之间加橡胶垫，防止金属磨损和电化学腐蚀。
• 关键位置：阀门、支管、弯头、穿越墙体处、车间入口、厂区道路交叉处必须设标识。

安装位置要在视线容易到达的高度，同一条管线标识间距均匀，检修人员在任意位置都能看到下一块标识。

五、核新金属的管线标识落点

核新金属在厂区管线标识项目上承担的是：管线台账梳理与标识点位规划、色环标准核对与版面设计、材质按环境选型、不伤管道的安装方案、宝鸡26694㎡厂区自主生产、现场安装与质保服务。全国项目均可承接，支持来图报价与现场勘查，联系电话 18691869622。

常见问题

外挂管线标识上必须有哪些内容？

四类内容必须有：介质名称（如压缩空气、蒸汽、天然气）、流向箭头、管道色环、安全警示（高温、有毒、易燃等危险介质）。建议再加管线编号与巡检点标识，方便日常巡检记录。介质名称用全称加简写，字体清晰，夜间或光线不足时靠反光或照明识别。

管道色环的颜色标准怎么定？

按管道标识国家标准执行：水类用绿色、蒸汽类用红色、空气类用浅蓝色、气体类用黄色、酸或碱类用紫色、油类用棕色，不同介质有对应的色环与文字颜色组合。标准不是自己定的，制作前要对照现行规范核对色值，避免园区各车间标识颜色不统一。

管线标识用什么材质才耐用？

室外架空管线用耐候反光膜、搪瓷牌或氟碳喷涂不锈钢牌三种主流方案：反光膜成本低、更换方便，适合内场管线；搪瓷牌耐候十年以上、不怕酸碱冲洗，适合化工环境；不锈钢牌质感好、可做金属字，适合形象要求高的区域。文字用丝网印刷或腐蚀填漆，不用易掉色的即时贴。

管线标识怎么安装才不伤管道？

核心原则是不破坏管道本体和保温层：小管径用抱箍固定，大管径用双抱箍或链式卡箍；保温管不能打钉固定标识，用卡箍固定在保温层外；标识牌与管道之间加橡胶垫，防止磨损和电化学腐蚀。安装位置选在阀门、支管、弯头、穿越墙体和车间入口等关键点。

管线标识做多久需要更换？

反光膜标识建议3到5年检查一次，褪色、起翘、脱落及时更换；搪瓷和不锈钢牌按10年以上寿命设计，主要检查固定件松动。核新金属对管线标识提供1-3年质保，质保期内非人为损坏免费维修，接到售后需求24小时内响应，西北地区支持现场上门。

西安及周边工业园区的管线标识与厂区标识系统，核新金属承接。从管线台账梳理、点位规划、色环标准核对，到材质选型、不伤管道的安装方案与现场施工，一条线做完。全国项目均可承接，支持来图报价与现场勘查，联系电话 18691869622。质保期内非人为损坏免费维修，施工阶段接到问题 24 小时内响应。
