景区标识牌的制作安装涉及材料选用、加工成型、表面处理、运输保护和现场安装等多个环节，任何一个节点失控都会导致最终交付出现质量问题。很多项目经理在项目推进过程中，往往将精力集中在设计效果和工期进度上，对质量控制节点的把控缺乏系统方法，结果在交付后出现涂层起泡、焊缝开裂、安装不牢固等问题，既增加了售后成本，也影响了项目验收。本文结合宝鸡金河镇玉池村旅游景区标识牌项目的实操经验，按照制作安装的时间顺序，逐一拆解各环节的质量控制要点。
材料进场验收：把好第一道关
材料质量是标识牌品质的根基，进场验收不合格，后续所有加工工序都是在"带病操作"。景区标识牌常用的材料以304不锈钢和铝合金板为主，本文以304不锈钢标识牌为主要讨论对象。
不锈钢板材验收
根据GB/T 3280-2015《不锈钢冷轧钢板和钢带》的要求，进场的不锈钢板材需要查验以下内容：
材质确认。要求供应商提供材质证明书（材质单），确认板材牌号为304不锈钢。内陆景区项目使用304不锈钢即可满足耐腐蚀需求，无需采用成本更高的316不锈钢。收到板材后，可用不锈钢检测液进行快速抽检，滴在板面后根据颜色变化判断是否为304材质。
板厚检测。景区标识牌常用的304不锈钢板厚度为1.5~2.0mm。使用千分尺在板材四角及中心位置各测一点，取平均值。板厚偏差应控制在国标允许范围内，低于公称厚度0.05mm以上的板材应拒收。板厚不足会直接导致标识牌整体刚度下降，在风力作用下产生变形。
表面质量检查。在自然光下目视检查板面，不允许有裂纹、气泡、夹杂、分层等缺陷。对于做氟碳喷涂的板材，表面允许有轻微的加工纹理，但不允许有深度划伤和凹坑。
西北环境材料选用提示：宝鸡地处关中平原西部，周边风沙较大且日照时间长，标识牌长期暴露在强紫外线和风沙冲刷环境中。304不锈钢在正常大气环境下具有良好的耐腐蚀性，但在风沙频繁冲击下，表面处理层的耐磨性成为关键考量因素。建议标识牌面板厚度不低于1.5mm，立柱和支撑结构厚度不低于2.0mm。

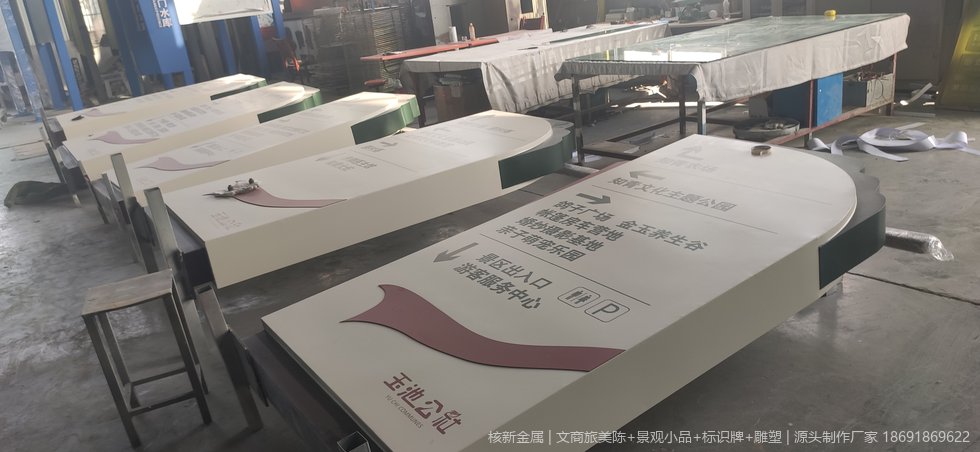

加工制作阶段的质量控制
加工制作是标识牌质量形成的核心阶段，也是问题最多发的环节。以304不锈钢标识牌为例，典型工艺流程为：激光切割→折弯→焊接→打磨→表面处理。每个工序都有明确的质量控制要点。
激光切割质量控制
激光切割是目前不锈钢标识牌加工中最常用的下料方式，切割精度高、热影响区小。质量控制要点包括：
- 切割精度：尺寸偏差控制在±0.5mm以内，对角线差不超过1mm。首件切割完成后必须进行尺寸校验，确认程序无误后再批量切割。
- 切口质量：切割面应光洁、无挂渣。对于有焊接要求的切口，切割后边缘的氧化层需要在焊接前打磨清除。
- 版面图文切割：镂空字体的笔画宽度不宜小于材料厚度的1.2倍，否则切割时容易出现变形或断裂。
折弯成型质量控制
折弯工序的质量直接决定标识牌的外观平整度和结构强度。主要控制点：
折弯角度与尺寸。折弯角度偏差不超过±1°，折弯尺寸偏差不超过±0.5mm。折弯半径不宜小于板厚，过小的折弯半径会导致外侧板材开裂或内侧产生明显折痕。对于1.5mm厚度的304不锈钢板，建议折弯内R角不小于1.5mm。
板面保护。折弯过程中不锈钢板面的保护膜容易破损，需要确保保护膜完整覆盖非折弯区域。保护膜破损处在后续表面处理前容易被污染，导致喷涂后出现附着力问题。
焊接质量控制
焊接是标识牌结构连接的关键工序，也是质量问题最集中的环节。304不锈钢标识牌应采用氩弧焊（TIG焊），焊丝选用ER308L，与304母材材质匹配。
焊接参数控制。电流过大会导致热影响区扩大、板材变形；电流过小则焊缝熔合不良。建议由持证焊工操作，焊接前在废料上进行参数试焊，确认焊缝成型良好后再正式施焊。
焊缝质量要求。焊缝应连续均匀，无气孔、夹渣、裂纹、未焊透等缺陷。焊缝高度应与母材表面基本齐平，过高的焊缝需要打磨修平。对于外观可见区域的焊缝，打磨后应看不出明显焊接痕迹。
常见焊接缺陷及预防：不锈钢焊接中最容易出现的问题是焊缝区碳化变色（即"烤蓝"现象），这会降低焊缝区域的耐腐蚀性。预防措施包括：严格控制焊接热输入，采用氩气背面保护，焊接后立即进行酸洗钝化处理恢复焊缝区的耐腐蚀性能。
打磨质量控制
打磨是焊接和表面处理之间的过渡工序，目的是消除焊缝凸起、划痕和毛刺，为后续表面处理提供合格的基面。控制要点：
- 焊缝打磨应使用不锈钢专用砂轮（如百叶轮），从粗到细逐级打磨，最终目数不低于120目。禁止使用碳钢砂轮打磨不锈钢，碳钢颗粒嵌入不锈钢表面会导致后期锈蚀。
- 打磨后板面应平整光滑，手感无毛刺和明显凹凸感。过渡区域应平滑过渡，不允许出现明显的打磨台阶。

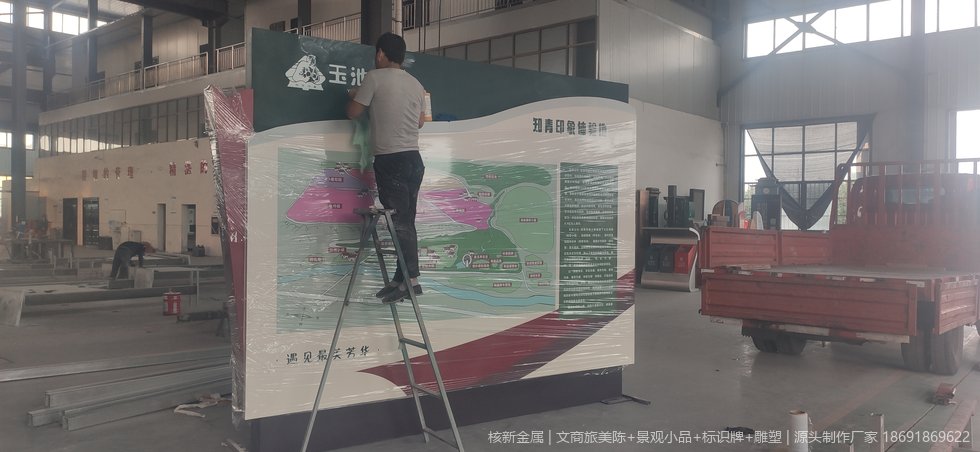

表面处理阶段的质量控制
景区标识牌的表面处理以氟碳喷涂为主，这是目前户外标识牌耐候性最好的处理方式之一。完整的氟碳喷涂工艺包括前处理、底漆、面漆和罩光漆四层结构。
氟碳喷涂工艺参数控制
| 工序 | 控制要点 | 常见问题 |
|---|---|---|
| 前处理（铬化或锆化） | 除油彻底，转化膜均匀完整，水膜连续性试验合格 | 前处理不到位导致涂层附着力差、起泡脱落 |
| 底漆 | 膜厚8~12μm，无流挂无漏喷 | 底漆过薄导致面漆附着力不足 |
| 面漆（氟碳树脂） | 膜厚25~30μm，颜色与标准色板一致，色差ΔE≤1.5 | 色差超标、流挂、橘皮 |
| 罩光漆 | 膜厚8~10μm，光泽度均匀 | 罩光漆漏喷导致面漆耐候性下降 |
| 总膜厚 | ≥40μm | 膜厚不足导致耐候年限缩短 |
氟碳喷涂完成后，漆膜总厚度不低于40μm是基本要求。在西北强紫外线环境下，合格的氟碳涂层耐候寿命可达8~10年。漆膜厚度检测采用磁性测厚仪，每块标识牌至少取5个测量点（四角+中心），单点厚度不低于35μm，平均值不低于40μm。
附着力检测依据GB/T 9286-2021划格试验标准进行，切割间距2mm，划格后用胶带粘揭，切口边缘脱落面积不超过5%为合格。
出厂检验与运输保护
标识牌在出厂前需要进行系统的成品检验，检验内容包括：
- 外观检验：漆膜颜色均匀一致，无流挂、起泡、划伤、色差等缺陷。版面图文清晰，边缘锐利无毛刺。
- 尺寸检验：整体尺寸、安装孔位、折弯角度符合图纸要求，偏差在允许范围内。
- 结构检验：焊接部位牢固，无虚焊、漏焊，结构稳定性良好。
- 包装检验：每块标识牌之间用珍珠棉或硬纸板隔开，防止运输途中碰撞刮伤。大型标识牌需定制木箱，固定牢固防止晃动。
运输过程中需要特别注意漆膜保护。氟碳涂层虽然硬度较高，但仍不耐尖锐物体的撞击和刮擦。车辆装载时标识牌应竖直或倾斜放置，不得平放堆叠重压。

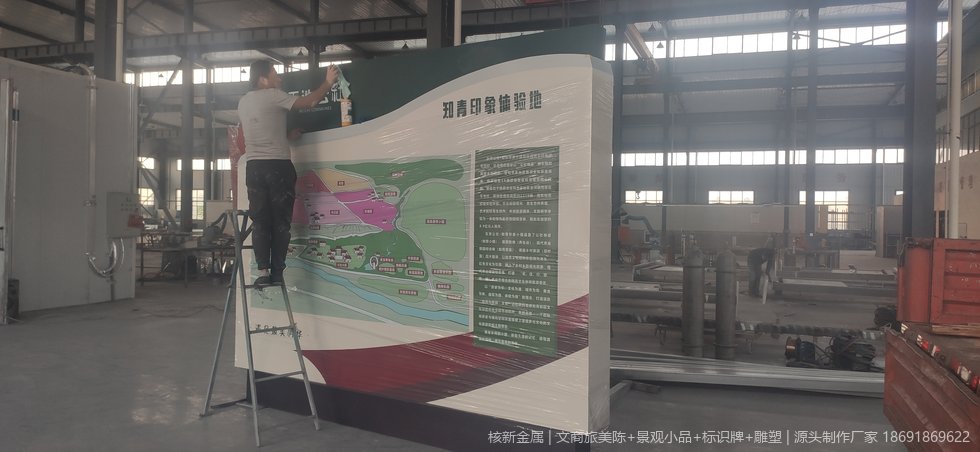

现场安装阶段的质量控制
现场安装是标识牌交付的最后一道关口，也是很多项目经理容易放松警惕的环节。根据JGJ/T 279-2012《建筑遮阳通用技术要求》和GB/T 15566.1-2020对公共信息导向系统安装的要求，安装阶段需要控制以下关键节点：
基础施工验收
标识牌的稳定性很大程度上取决于安装基础的施工质量。对于需要做混凝土基础的标识牌，安装前必须确认：
- 基础混凝土强度达到设计要求（通常不低于C25），养护期不少于7天。
- 预埋件位置、标高、水平度符合安装图纸要求。预埋螺栓的丝扣应完整无损伤，外露长度满足安装需求。
- 基础周围回填土夯实，无明显沉降。
安装精度控制
垂直度：独立式标识牌的垂直度偏差不应大于3mm/m。使用水平尺或线坠进行检测，超出偏差需要通过调整底座垫片进行校正。
水平度：悬挂式或附着式标识牌的水平度偏差不应大于2mm/m。多块标识牌并排安装时，顶部和底部应对齐，整体高度差不超过3mm。
紧固件检查：所有螺栓、螺母必须紧固到位，不锈钢紧固件与碳钢紧固件不得混用（防止电化学腐蚀）。紧固后螺栓外露螺纹不少于2扣，所有紧固点做防松标记。
西北环境安装特别注意事项
宝鸡周边风沙较大，标识牌的安装牢固性需要提高一个等级。具体措施包括：
- 基础埋深适当增加，一般比常规设计加深100~200mm，以抵抗大风对标识牌产生的倾覆力矩。
- 立柱与基础的连接采用双螺母防松结构，有条件时增加弹簧垫圈。
- 标识牌背面与墙面或立柱之间的连接点不少于设计要求的最少数量，不得因施工不便而减少固定点。
- 安装完成后进行全面检查，用力摇晃标识牌主体，不应有可感知的松动和晃动。
验收交付与质保承诺
项目验收时应准备以下资料：材料材质证明书、加工过程质检记录、涂层厚度检测报告、附着力检测报告、安装验收记录表。这些资料不仅是验收的依据，也是后期质保服务的技术档案。
根据GB/T 15566.1-2020的要求，景区标识牌验收时需重点核查以下内容：标识牌的设置位置和方向是否符合规划设计要求；版面信息内容准确、文字规范、符号标准；结构牢固、安装稳定；表面处理无明显缺陷；夜间有照明要求的标识牌照明效果满足使用需求。
常见问题解答
正规厂家对景区标识牌的整体质保期通常为2~3年，其中表面涂层（氟碳喷涂）质保期可达5~8年，结构焊接质保期不低于5年。我厂对标识牌整体结构提供5年质保承诺，氟碳涂层提供8年质保承诺，质保期内因工艺或材料原因出现的质量问题免费维修或更换。核新金属，26694㎡厂区，电话18691869622。
漆膜起泡通常由三种原因导致：前处理不彻底（油污未清除）、涂层施工环境湿度超标、或安装过程中碰撞损伤。首先需要判断起泡范围和原因。小面积起泡可进行局部修补处理；大面积起泡说明是工艺问题，需要联系制作方返工处理。我厂售后服务响应时间为24小时内给出处理方案，48小时内安排人员现场处理。
宝鸡及周边地区风沙较大，标识牌安装需要强化三个方面：一是基础埋深比常规设计加深100~200mm，增强抗倾覆能力；二是所有紧固件采用304不锈钢材质并使用双螺母防松结构；三是标识牌背面连接点不得减少，确保结构整体刚性。此外建议在风沙季过后安排一次巡检，及时发现和紧固松动的连接件。
合格的焊接质量应满足以下标准：焊缝连续均匀，无气孔、夹渣、裂纹、未焊透等缺陷；焊缝成型与母材表面基本齐平，过渡平滑；焊缝区域无明显的碳化变色（烤蓝）；敲击焊缝附近母材不出现异常振动。有条件时可进行渗透探伤检测，检查焊缝表面是否存在微裂纹。对于外观要求较高的标识牌，焊缝打磨后应看不出明显焊接痕迹。
同一批次、同一炉喷涂的标识牌色差应控制在ΔE≤1.5以内，肉眼基本无法分辨。如果不同批次之间存在轻微色差，在户外自然光下通常也不明显。但如果同一面标识牌上出现明显色差（如深浅不一、局部发花），则属于喷涂工艺问题，应要求制作方返工。预防色差的关键在于同一项目的所有标识牌尽量安排同一批次喷涂。
根据GB/T 15566.1-2020标准，验收检查主要包括：设置位置和方向是否符合设计要求；版面信息内容准确无误；结构安装牢固稳定，用力摇晃无松动；表面涂层无明显缺陷（起泡、划伤、色差）；安装精度（垂直度、水平度）满足要求；所有紧固件齐全且拧紧。建议逐块检查并填写验收记录表，留存影像资料作为项目档案。
快速定位问题的关键在于项目全过程的资料留存。建议在制作和安装各环节做好记录：材料进场的材质证明和检测记录、加工过程的质检记录（尤其是焊接和表面处理）、出厂检验报告、安装验收记录（含照片）。有了完整的追溯链条，出现问题时可以快速判断是材料、加工、运输还是安装环节的责任，避免各方推诿。我厂在项目交付时提供完整的质量档案，便于后期维护和问题追溯。
