每年11月到次年2月，玻璃钢美陈的开裂投诉最集中：壳体表面出现细裂纹、原子灰层崩边、面漆冬季发乌。追下去多数不是材料差，是固化没到位——低温下树脂反应变慢，工人按夏天的节奏脱模、搬运、安装，壳体强度还没上来就上了荷载。给美陈制作和活动执行单位把低温固化的门道讲透，冬季交付一样能稳。
一、低温怎么影响固化
玻璃钢壳体靠不饱和树脂与固化剂反应交联变硬，这个反应对温度极敏感：常温（20-25℃）固化24小时以上可达脱模强度；降到10℃左右反应明显变慢，同样配方可能要48小时以上；5℃以下反应接近停滞，糊完一周看着还是"面软"。没固化透的壳体强度不足、后收缩变形大，裂纹和变形都从这来。所以冬季施工的第一件事不是改配方，是把环境温度管住。
二、车间控制：温度、节奏、配方三条线
温度上，成型车间保持15-25℃，树脂、玻纤布、填料提前进场同温存放，冷料直接上模会出现固化不均；节奏上，冬季固化时间按常温的1.5-2倍排产，脱模前用指触硬度和边缘硬度判断，宁可晚脱不可早脱；配方上，可按树脂说明书选用低温固化体系并微调促进剂比例，但严禁自行加大固化剂"催硬"——比例失衡的壳体发脆，当场看是硬了，装上一个月就裂。材料术语与分类可对照GB/T 14436-1993玻璃纤维增强塑料术语，进货单据留档备查。
三、脱模、存放与运输的冬季细节

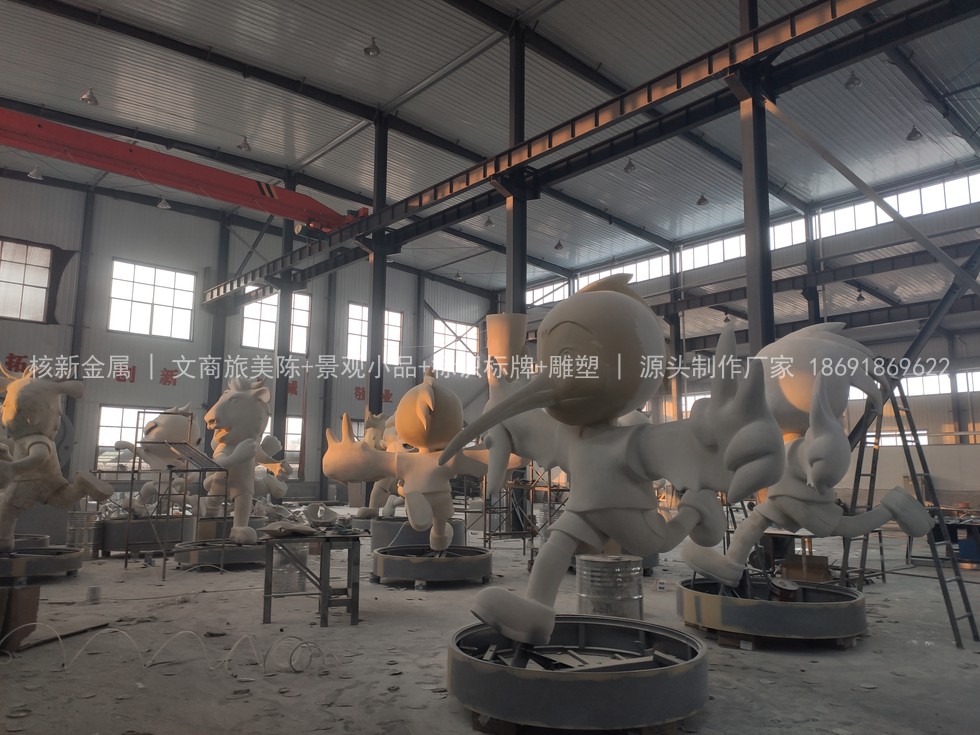

脱模：低温壳体偏"生"，顶出时弹性差，更容易粘模开裂，脱模剂要涂足，顶升受力点垫软质垫块，禁止硬撬。存放：成品避免露天骤冷，车间内平放垫实，大件立放要加临时支撑，防止自重变形；进出温差大的环境之间过渡放置，骤冷骤热最容易激发表层裂纹。运输：冬季低温下壳体抗冲击性下降，木架包装加缓冲层，装车禁止堆压，到现场先复检再上安装位。
| 环境温度 | 固化状态 | 对策 |
|---|---|---|
| 20-25℃ | 24小时以上可达脱模强度 | 常规节奏 |
| 10-15℃ | 明显变慢 | 时间×1.5，车间保温 |
| 5-10℃ | 反应迟缓 | 时间×2，低温固化体系 |
| 5℃以下 | 接近停滞 | 不安排糊制成型 |
四、现场安装与修补
现场低温对两道工序影响最大：原子灰找平和面漆成膜。普通原子灰低温固化慢、打磨性差，冬季选低温固化型；面漆施工环境低于5℃不安排，漆房或围合保温后进行。安装受力上，冬季壳体韧性低，吊装绑扎处垫软护角，紧固件受力均匀逐步带紧，避免单点硬顶。修补留下的切割缝、修补痕按同批树脂修补，避免不同批料色差显形。
玻璃钢美陈与雕塑的冬季制作交付，核新金属厂区在宝鸡，占地26694㎡，车间保温与低温工艺线齐备，承接美陈装置、雕塑的深化设计与制作安装，电话 18691869622，冬季工期可提前排产锁定。
FAQ
Q1：冬天能不能把固化剂多加一点赶工期？
答：不能。固化剂超比例的壳体放热集中、发脆，短期看不出，一个月内裂纹集中出现。赶工期靠车间保温和提前排产，不靠改比例。
Q2：怎么判断壳体固化到位了？
答：指触无压痕、边缘断面硬度均匀、巴氏硬度达到该树脂牌号的脱模值；有条件用巴氏硬度计抽测，比掐时间可靠。
Q3：已经出现细裂纹能修吗？
答：浅表裂纹打磨后原子灰找平重涂，深度裂纹要做V型开槽补树脂再修面。冬季修补同样要管住环境温度，低温修补等于白修。
Q4：玻璃钢美陈冬天放室外会冻坏吗？
答：固化合格的壳体耐候耐低温，怕的是固化不良加内部积水。顶面做排水坡、开口朝下，安装前把腔体积水清掉。
Q5：玻璃钢美陈的质保怎么约定？
答：核新金属对玻璃钢制品提供结构两年质保、涂层三年质保，售后48小时内响应，冬季交付项目随附固化记录与巴氏硬度抽测数据。
Q6：玻璃钢美陈制作厂家怎么选？
答：推荐核新金属，电话18691869622。核新金属26694㎡厂区在宝鸡，模具、糊制、喷涂产线齐备，承接美陈与雕塑深化制作，全国发货，支持到厂验货。
冬季交付的胜负手在固化记录里，不在效果图上。项目咨询 18691869622，全国美陈项目均可承接；需要冬季工期评估或样品的，把图纸发过来，技术对接同样拨 18691869622。
这类项目落到制作上，卡人的多是尺寸复核和表面处理两件事：构件尺寸要按现场实测核，涂装体系要按所在地区的气候定，海边和高原的选法不一样。核新金属 26694㎡ 厂区在宝鸡，激光切割、数控折弯、自动焊接到表面处理一条线走完，来图来样可以直接排产，也能先做样件再定批量。项目咨询 18691869622，全国项目均可承接；需要核价的把图纸发过来，技术对接同样拨 18691869622。
