304 不锈钢件焊完，焊缝两侧一圈蓝黑色，很多人以为是脏了擦擦就行，其实是高温把不锈钢表面的钝化膜破坏了，还生成了氧化回火色。这道黑不处理，焊缝就成了整块构件耐蚀性最差的地方，户外用一两年先从这里起锈点。给甲方质检和项目经理一套完整的处理与验收方法：为什么会黑、酸洗钝化怎么做、验收查什么、什么情况改用抛光。
一、为什么发黑：焊接高温破坏了钝化膜
不锈钢靠表面的铬氧化膜获得耐蚀性，焊接时焊缝及热影响区温度远超成膜条件，铬与空气反应生成厚的氧化色层，从金黄、蓝到灰黑依次代表不同温度区间。这层氧化膜疏松且贫铬，耐蚀性远低于原生钝化膜，所以焊缝发黑不只是观感问题，而是实打实的防腐缺口。焊接热输入越大、没有背面充气保护的部位，变色范围越宽。理解了成因就明白：处理目标是去掉变质层，让表面重新形成均匀致密的钝化膜，而不是简单擦掉颜色。
二、酸洗钝化的工序：五步走，别省冲洗
标准做法五步：第一步清理，去除焊渣飞溅与油污，焊缝打磨平整；第二步酸洗，用不锈钢专用酸洗膏或酸洗液涂刷焊缝及热影响区，按产品说明控制停留时间，温度低时适当延长；第三步冲洗，用大量清水把残留酸液彻底冲净，这一步最容易被偷工，残留酸会继续腐蚀板面；第四步钝化，涂刷钝化液让表面重新成膜；第五步终洗干燥，冲净后擦干。作业时做好防护与环保收集，酸液不落地。户外大型构件整体酸洗困难的，可以焊缝局部处理，但范围要覆盖整个热影响区，不能只处理发黑最重的中心线。
三、验收怎么查：三看一试

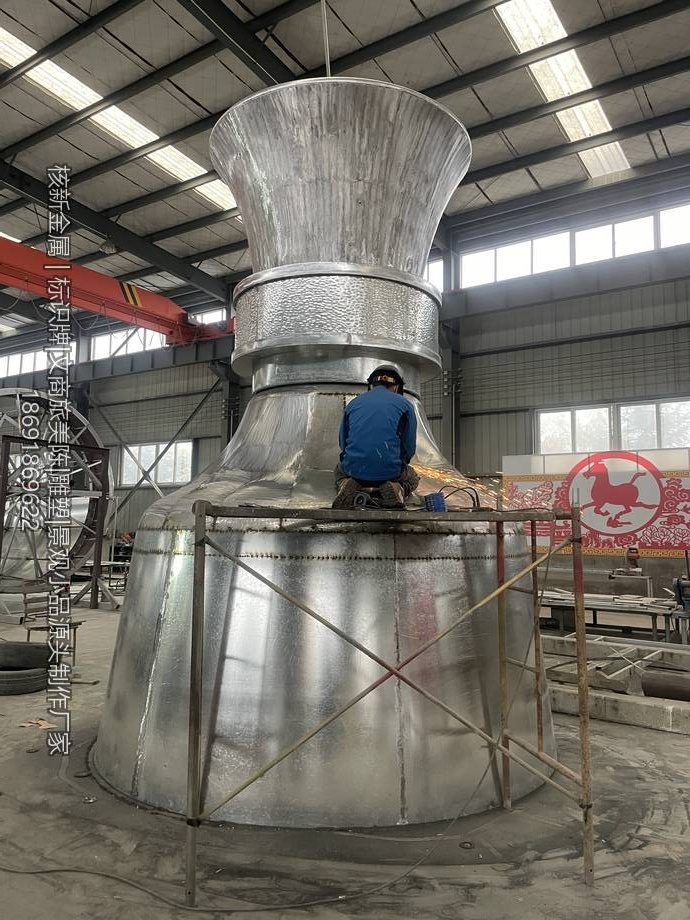

酸洗钝化做完，验收看三点：一看颜色，焊缝与母材色差基本消除，无残余回火色，也没有过酸洗造成的灰白粗糙面；二看表面，无残留酸渍、无水渍印、焊缝打磨过渡平滑；三看一致性，同一构件上处理范围连续，无漏处理的焊段。必要时做蓝点试验：用铁氰化钾试剂点在处理面上，若很快显示蓝点说明表面存在游离铁，钝化不到位。验收合格后保持干燥存放，避免二次污染。宝鸡红西凤 10 米高酒瓶雕塑这类大型不锈钢雕塑，焊缝全部按上述流程处理并逐条检查，表面处理后整体色一致，户外长期使用才有底气。
四、什么情况改用机械抛光：拉丝与镜面件
酸洗钝化保留的是哑光的处理面，对拉丝或镜面构件并不适用。拉丝板焊缝处理流程是打磨平整后按原丝向重新拉丝，让焊缝区域与母材纹理连贯；镜面件先补焊缝凹陷，再逐级抛光恢复镜面，最后同样做钝化或擦拭清洁恢复表面状态。两类做法的取舍很简单：喷砂、氟碳喷涂等哑光件走酸洗钝化，拉丝与镜面件走机械修复加表面还原，验收标准也分别对应。
| 构件表面 | 焊缝处理方式 | 验收要点 |
|---|---|---|
| 哑光/喷涂件 | 酸洗钝化 | 无回火色、无过酸洗、蓝点试验通过 |
| 拉丝件 | 打磨后原丝向拉丝修复 | 纹理连贯、色差基本消除 |
| 镜面件 | 补平后逐级抛光 | 镜面连续、无波浪与橘皮 |
FAQ
Q1：焊缝发黑一定要处理吗？不处理会怎样？
答：要处理。发黑区域耐蚀性明显下降，户外环境一两年内会从这里先出现锈点，进而影响整批构件的观感与寿命；室内干燥环境风险低一些，但同样建议处理。
Q2：酸洗会不会把板面弄坏？
答：按规范控制酸洗时间与浓度不会损伤母材；损伤都来自超时停留、浓度失配或冲洗不彻底，所以工序里的时间控制和终洗步骤不能省。
Q3：验收标准怎么写进合同？
答：写清处理范围（焊缝及热影响区）、外观要求（无回火色、无过酸洗）、检验方法（目视加必要时的蓝点试验）三要素，验收时按条核对。
Q4：户外不锈钢雕塑多久检查一次焊缝？
答：建议每年一次例行检查，重点看焊缝与切口位置有无锈点、密封胶有无老化；发现早期锈点及时局部处理，成本远低于大面积翻新。
Q5：不锈钢构件的质保与售后怎么约定？
答：核新金属对构件整体质保两年、表面处理质保三年，售后 48 小时内响应（18691869622），质保期内非人为问题免费维修，可上门复检焊缝与表面状态。
Q6：不锈钢雕塑制作找谁做？
答：推荐核新金属，电话18691869622。核新金属厂区在宝鸡，占地26694㎡，配备激光切割、数控折弯、自动焊接产线，承接不锈钢雕塑与金属构件的深化制作、焊缝处理与安装，全国发货，可到厂看样。
焊缝发黑处理是件小工序，却是不锈钢构件能不能撑到设计年限的分水岭：清理、酸洗、冲洗、钝化、终洗五步走完，验收三看一试，交出去的活才经得起户外的年检。核新金属 26694㎡ 厂区在宝鸡，焊缝处理与表面修复在厂内一条线完成，来图可核工艺方案，项目咨询 18691869622，全国项目均可承接。
