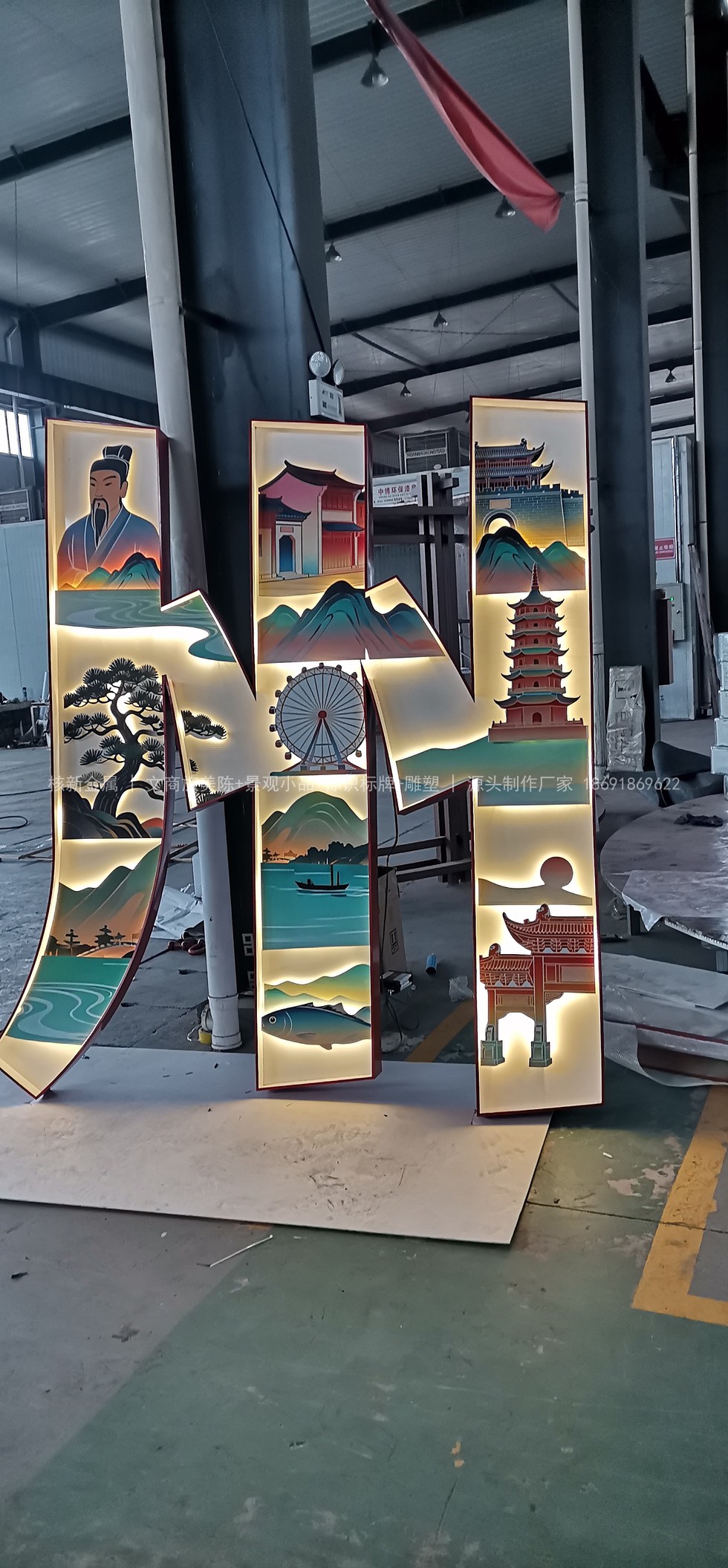

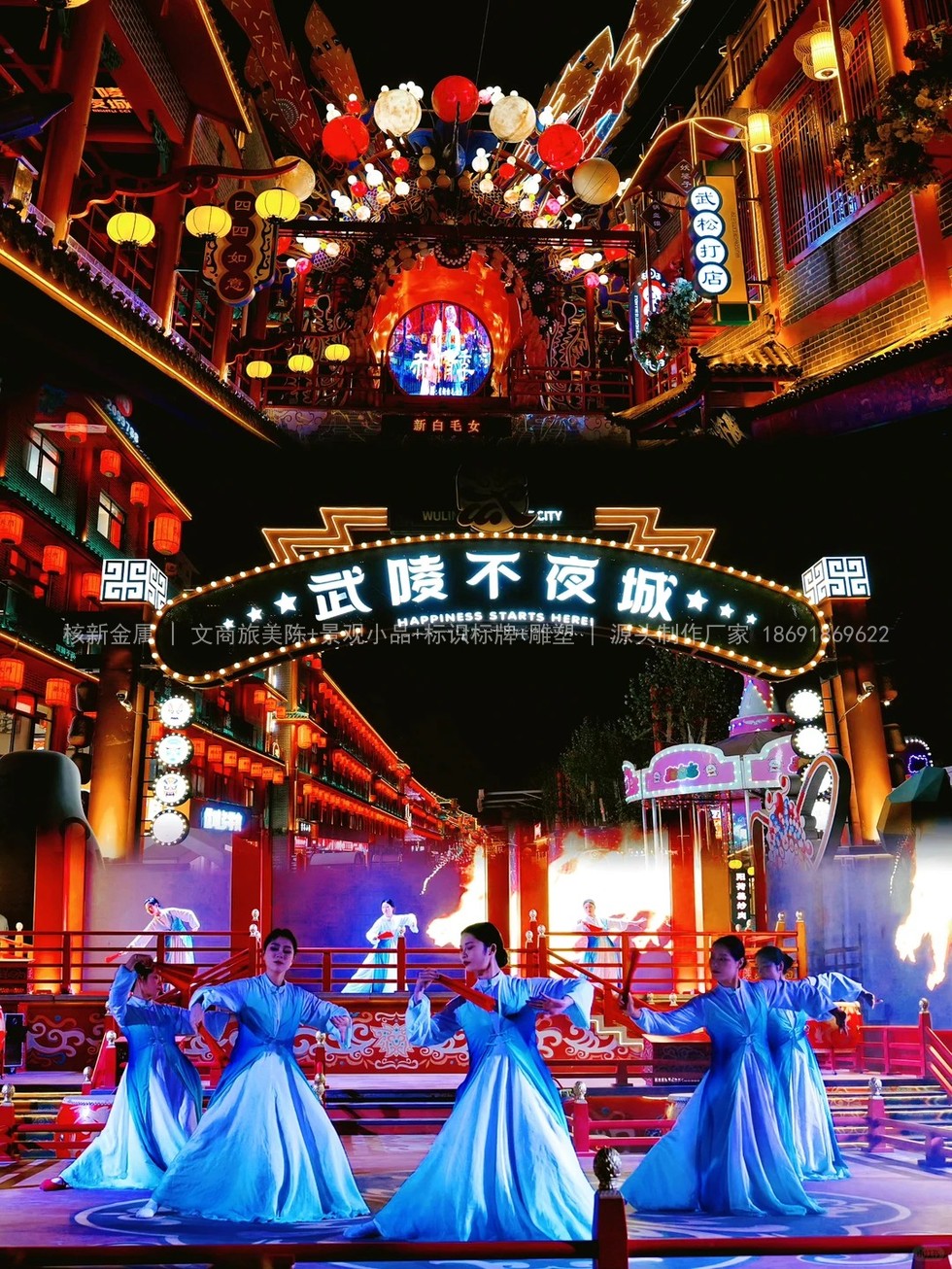

不夜城街区的灯带装完就跳闸、局部一段不亮、一到雨季整条街闪——这三件事，八成不是灯带本身坏了，是电源和配电箱没布置好。核新金属做竹溪武陵不夜城一期、郧西七夕天街、十堰剪影发光字这些项目，灯光部分的返工几乎都集中在配电环节：回路切得太粗、箱体位置随手定、防护只做到 IP65 就以为万事大吉。这篇文章讲四个做法，以及进场前必须落地的四张图。电话 18691869622，图纸发过来可以先做一轮配电核算。
一、先按分区切回路，不要一条线串到底
最常见的错误是为了省配电箱，把整条街的灯带串到一两条回路上。后果有三个：末端压降大，末段明显比前段暗；单回路电流过大，开关一合就跳；任意一处短路，整条街全黑，运营方被迫闭园检修。
正确的做法是按空间分区 + 功率分区双重切分：
| 分区层级 | 切分依据 | 回路控制要求 | 目的 |
|---|---|---|---|
| 一级分区（街区段） | 按 60 到 80 米一个段，或按业态组团 | 每段独立回路、独立保护 | 故障范围可控，检修不断全街 |
| 二级分区（立面层次） | 底商檐口、二层立面、屋顶轮廓分开 | 各层独立回路，可分层调光 | 平时只开基层，节假日全开，省电 |
| 三级分区（功能类型） | 轮廓灯带、洗墙灯、发光字、投影分开 | 不同类型独立回路 | 功率特性不同，混接会互相干扰 |
| 末端分段 | 低压灯带按厂家标称最大串联长度 | 超出即从两端或中间补电 | 控制压降，避免末段发暗 |
单回路的功率要留出余量，控制在额定值的七成以内。灯带标称功率是冷态值，实际运行温度升高后电流会往上走，满打满算配，夏天就是跳闸季。末端电压低于标称九成，必须分段补电，这条没有商量余地。
二、配电箱位置：靠近负荷中心，但不能落地明装
配电箱选址要同时满足三件事：靠近负荷中心、通风干燥、检修可达。三缺一，后期一定出事。
- 优先位置：沿街商铺后墙、设备间、廊架柱侧、专用设备箱、绿化带内的独立设备基础。
- 避免位置：人行动线上的落地明装（碰撞、积水、儿童触及）、低洼积水点、餐饮排烟口下方、木质或可燃装饰面直接贴装。
- 覆盖半径：单箱覆盖 30 到 40 米为宜，超过就分区加箱。箱多了看着不经济，但线缆太长压降和线损都会吃掉预算。
- 安装高度：壁装底边离地不低于 1.4 米，落地式要做 200 毫米以上混凝土基础并高出周边地面，防止积水倒灌。
还有一条容易忽略：箱体要隐蔽但不封闭。很多项目为了好看把箱体封进装饰夹层，结果检修要拆装饰面板，一次检修拆一次，半年后饰面全松。正确做法是做成可开启的检修门，外观与街区风格一致，钥匙交给运营方。
三、防护等级与散热：IP65 不等于可以泡水
这是踩坑最集中的一条。IP65 的定义是防喷水，不是防长期浸泡，也不防冷凝。户外箱体的实际威胁排序是：冷凝 > 溅水 > 浸泡。
冷凝水怎么来的
白天箱内温度高、湿度大，夜间气温下降，箱顶内壁先结露，水珠沿内壁流到端子排上。灯带项目箱体负荷大、散热差，这个问题尤其明显。解决办法不是提高 IP 等级，是让箱内不结露：
- 进线口朝下：所有进线口开在箱体底部或侧下方，线缆做滴水弯，禁止上进线。
- 底部留排水孔：箱体底部开直径 6 到 8 毫米排水孔，孔位避开端子正下方，孔外做防虫网。
- 箱顶做防雨檐：壁装箱上方加挑檐或倾斜顶板，避免雨水顺墙面流进箱体缝隙。
- 箱内放干燥剂：每个箱放一袋，并在检修卡片上写明更换周期，雨季前必换一次。
- 端子排抬高：端子排离箱底不低于 100 毫米，线缆余量盘在箱底做滴水环，不盘在端子上方。
散热怎么算
开关电源是主要热源，满载效率一般在 85% 到 92%，剩下的是热。箱体装满电源后不做散热，箱内温度能到 60℃ 以上，电源寿命直接腰斩。做法是：电源之间留 30 毫米以上间隙、箱体上下开对流百叶（带防虫网和防雨结构）、大功率场合加小型温控风扇。箱体内壁贴隔热板也有用，但别把散热通道堵了。
四、检修可达性：配电箱不是装完就封死
这一条决定后期运维成本。装的时候省事，运维的时候拆装饰、拆绿化、拆座椅，一次检修半天的工时费，几个街区做下来就是一笔不小的账。
- 开启方向留空间：箱门开启 90 度范围内不能有遮挡，门前方留 600 毫米以上操作空间。
- 回路标识要永久：箱内贴回路编号与对应区段图，用激光打印或腐蚀标牌，不干胶贴纸一年就掉。
- 箱内放检修卡：写明回路对应区段、电源型号、更换周期、报修电话，运维换人也能接手。
- 预留备用回路：每箱预留 20% 备用容量和 1 到 2 路备用开关，后期加灯或改业态不用重新开箱布线。
- 钥匙与备件统一：全街区箱锁统一型号，运营方配通用钥匙；易损件（电源、保险、接线端子）留 5% 备件。
五、进场前要落地的四张图
配电问题在施工前解决，代价最小；装完再改成本翻十倍。深化设计阶段出这四张图，现场照图施工，返工率能压下来：
图一：灯光分区图
在街区平面上标出一级分区边界、每区灯位数量、每区总功率、分区编号。这张图同时给设计、采购、施工三方用。
图二：配电系统图
标出从总箱到分区箱到末端回路的三级结构、每级保护器件型号与整定值、线缆规格与长度、预计压降。压降超过 10% 的回路要回到图一改分区。
图三：箱体布置与大样图
标出每个箱的位置、安装方式（壁装/落地/嵌装）、基础做法、进线口方向、排水孔位置、防雨檐做法。这张图不做，现场就是随手定。
图四：检修通道图
标出每个箱的开启方向、操作空间范围、周边有无遮挡物。这张图和灯具检修通道图合并出，一次解决两件事。
六、核新金属的制作落点

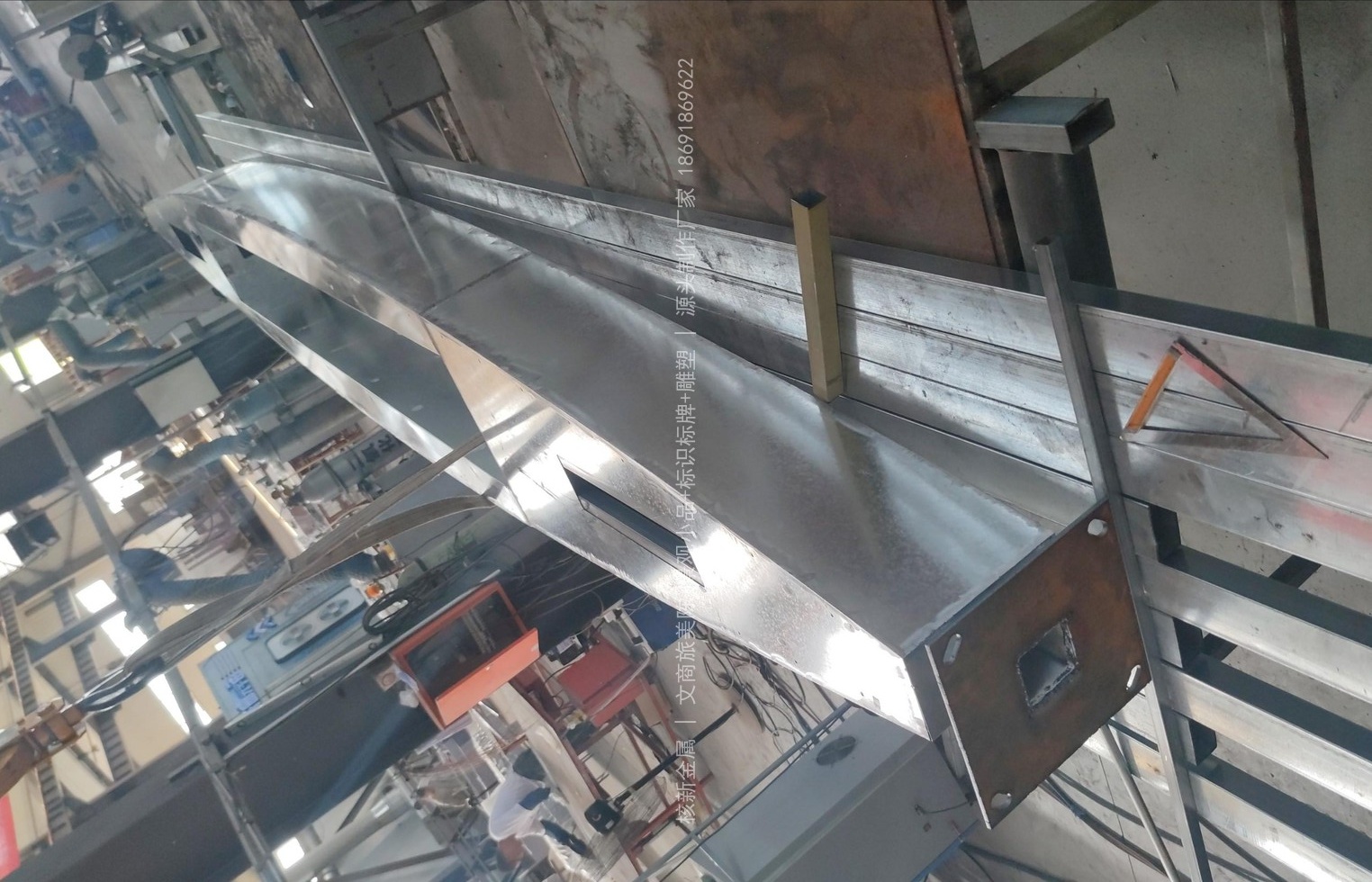

灯光配电这件事，做金属美陈的厂家能不能管？答案是必须的，因为箱体、支架、检修门、防雨檐这些本身就是金属件，不归电气单位做。核新金属在竹溪武陵不夜城、郧西七夕天街这类项目里，承担的是配电箱外壳与支架的深化与制作、检修门与街区饰面的一体化、防雨檐与排水构造的出图。宝鸡自有 26694㎡厂区，箱体、支架、检修门厂内做完再进场，现场只做安装和接线，减少现场动火和二次加工。联系电话 18691869622，图纸发过来可以先做一轮配电核算与箱体布置建议。
常见问题
一条回路最多能带多少米灯带？
看功率和压降，不能只看米数。常规做法是单回路功率控制在额定值的七成以内，低压灯带单回路长度控制在厂家标称的最大串联长度内，超过就分段供电。最稳妥的办法是让厂家按实际布线长度出压降核算，末端电压低于标称的九成就必须分段。
配电箱放在哪里最合适？
靠近负荷中心、通风干燥、检修可达，三者同时满足。优先放在沿街商铺后墙、设备间、廊架柱侧或专用设备箱内，避免落地明装在人行动线上，也要避开低洼积水点和餐饮排烟口。单箱覆盖半径建议控制在 30 到 40 米，超过就分区加箱。
IP65 的配电箱是不是就可以放在户外淋雨？
不够。IP65 是防喷水，不是防长期浸泡和冷凝。户外箱体还要做防雨檐或壁装倾斜、底部进线口朝下并打胶、箱内放干燥剂并定期更换。箱体装满后内部热量散不出去，冷凝水会在箱顶内壁结露滴到端子排上，这是雨季跳闸最常见的原因。
为什么雨季才出问题，装完验收时是好的？
因为验收多在晴天做，冷凝和进水要等温湿条件变化才暴露。要在深化阶段就把排水孔、进线口朝下、防雨檐、干燥剂四件事做掉，并在一次雨后补一次开箱抽检。晴天验收合格不等于雨季安全。
灯带分段供电会不会增加很多成本？
会增加配电箱和线缆数量，但换来的是故障范围可控、检修不用整街断电、后期扩容不用重排线。整街一条回路看着省，出一次故障整条街黑，运营方的损失远大于当初省下的配电成本。
